- 핵심 과제: 3D 프린터 출력물의 표면 조도 개선 및 후가공 공수 단축
- 해결 전략 1: CAD 데이터 내보내기 시 적정 메쉬(Mesh) 해상도 지정
- 해결 전략 2: 적층 두께(Layer Height) 최적화로 계단 현상(Staircase Effect) 최소화
- 해결 전략 3: 모델 배치 각도 조절로 빗면의 유효 각도 극대화
산업용 및 전문가용 3D 프린터를 활용하여 정밀 부품을 제작할 때 가장 중요한 품질 지표 중 하나는 바로 표면 품질(Surface Quality)입니다. 출력물의 레이어 결을 매끄럽게 제어하면 샌딩이나 퍼티 등 후가공에 소요되는 시간과 비용을 획기적으로 줄일 수 있습니다.
이번 포스팅에서는 3D 모델링(CAD) 추출 단계와 슬라이서 소프트웨어 설정에서 표면 품질을 극대화하는 3가지 핵심 엔지니어링 전략을 살펴보겠습니다.
1. CAD 데이터 추출 시 메쉬(Mesh) 해상도 최적화

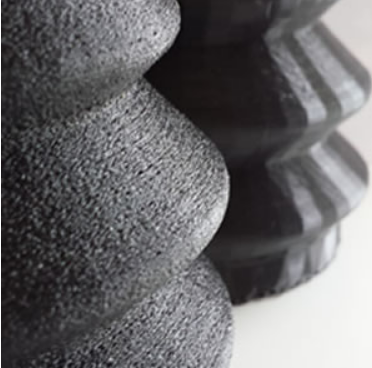

SolidWorks, Fusion 360 등 3D CAD 소프트웨어에서 설계한 형상을 3D 프린팅용 포맷(STL, OBJ, 3MF 등)으로 내보낼 때 메쉬 해상도(Tessellation Resolution) 설정이 매우 중요합니다. 이 변환 과정에서 원형이나 완만한 곡면은 무수히 많은 평면 삼각형 폴리곤으로 근사화됩니다.
- 해상도가 높은 경우: 곡면의 각진 현상이 사라지고 매끄러워지지만, 폴리곤 수가 급증하여 파일 용량이 커지고 슬라이싱 연산 속도가 느려집니다.
- 엔지니어링 팁: 과도하게 높은 해상도는 3D 프린터의 8비트/32비트 제어 보드 버퍼에 병목을 일으켜 미세한 멈춤(Stuttering) 현상을 유발할 수 있습니다. 육안으로 각이 식별되지 않는 수준인 'High' 또는 'Fine' 프리셋(현길이 편차 0.01~0.05mm 수준)을 권장합니다.
2. 적층 두께(Layer Thickness) 조절을 통한 계단 현상 완화

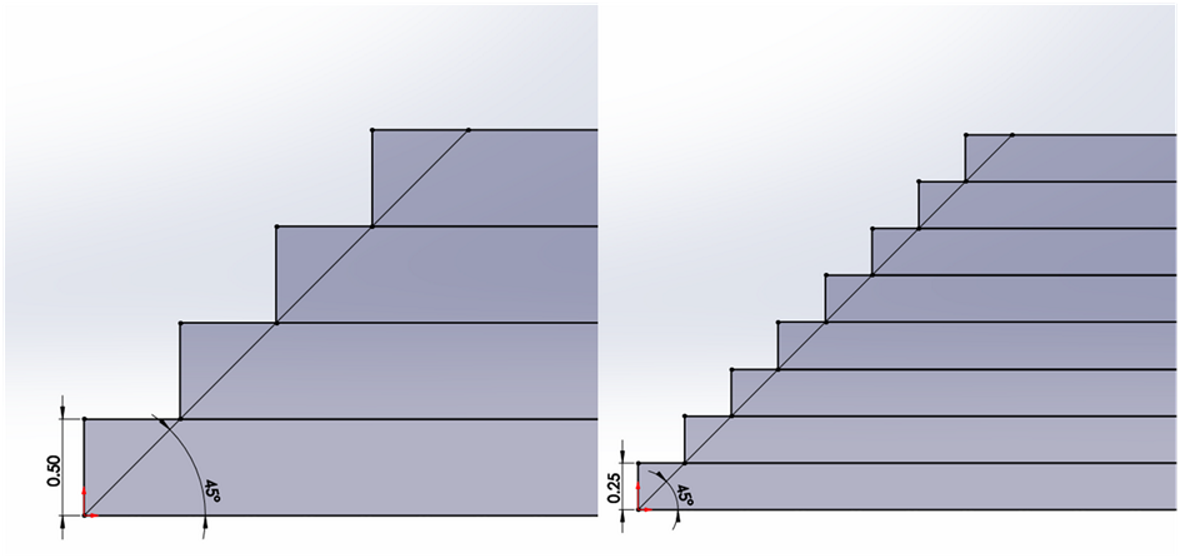

대부분의 FDM 및 SLA 방식 3D 프린터는 Z축 방향으로 레이어를 한 층씩 쌓아 올리는 적층 방식을 사용하므로, 경사면(빗면)에서 필연적으로 계단 현상(Staircase Effect)이 발생합니다. 이 현상을 줄이는 가장 직접적인 물리적 방법은 적층 두께를 얇게 제어하는 것입니다.
- 레이어 높이를 0.1mm 이하로 낮추면 샌딩 및 연마 등 후처리 작업 시간을 최대 50% 이상 단축할 수 있습니다.
- 효율적인 세팅법: 전체 출력 시간을 단축하려면 외관이 드러나는 곡면 구간에는 0.1mm 이하를 적용하고, 수직 벽면이나 내부 채움(Infill) 구간에는 0.2mm 이상을 적용하는 가변 레이어(Adaptive/Variable Layer Height) 기능을 활용하는 것이 가장 이상적입니다.
3. 출력 방향(Orientation) 조절로 빗면 각도 극대화

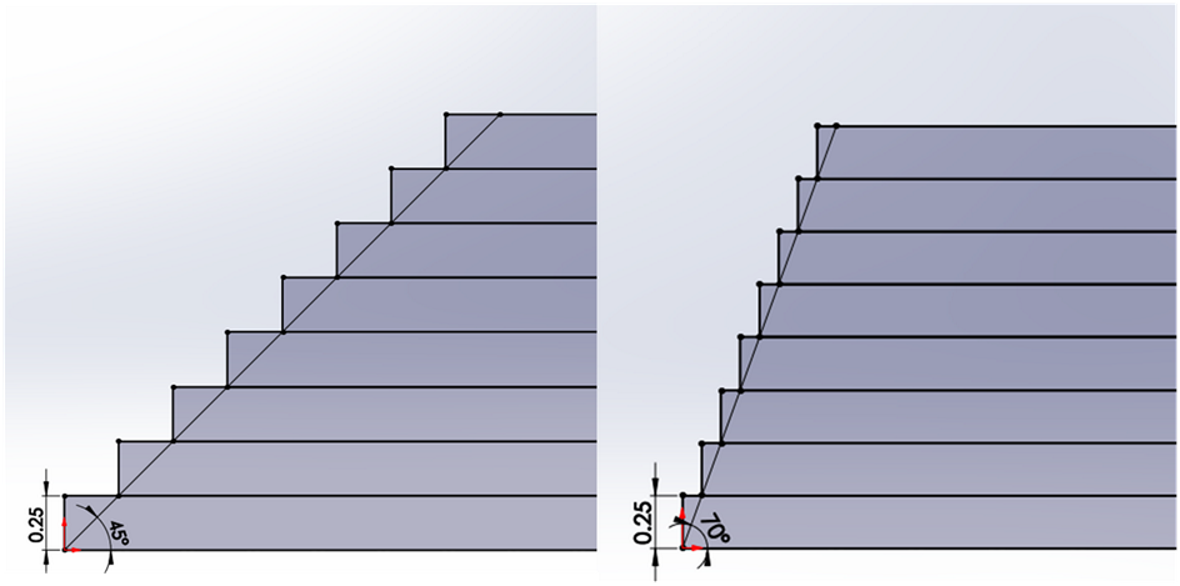

출력 시간을 무작정 늘리지 않고도 동일한 레이어 설정에서 표면 품질을 극적으로 향상시키는 방법은 슬라이서 베드 위에서 모델의 배치 각도(Orientation)를 최적화하는 것입니다. 빗면의 경사 각도가 Z축 수직선(90°)에 가까워질수록 동일 적층 두께 대비 계단 폭이 급격히 줄어듭니다.
부품의 외관상 중요한 곡면이나 텍스트 각인 부위를 Z축 방향으로 세워 배치하면, 지지대(서포트) 제거로 인한 표면 훼손을 최소화하면서 매끄러운 외관을 동시에 확보할 수 있습니다. 특히 FDM 방식에서는 이러한 부품 배치 각도가 최종 외관 품질의 80% 이상을 좌우합니다.
1) CAD 메쉬 해상도는 'Fine' 수준으로 균형 유지, 2) 곡면 구간은 가변 레이어(Variable Layer) 적용, 3) 중요 외관면은 Z축 방향으로 세워 배치하는 것이 고품질 출력을 위한 최적의 공식입니다.
초기 슬라이싱 세팅을 최적화하는 것만으로도 후가공 인건비와 제작 리드타임을 크게 단축할 수 있습니다. 프로젝트 형상에 맞는 적정 각도와 레이어 두께를 조합해 보시기 바랍니다.
